产品名称：	RSA503A实时频谱分析仪,美国泰克RSA503A
产品型号：	RSA503A
品牌：
产品数量：
产品单价：	面议
日期:	2024-09-19

RSA503A实时频谱分析仪,美国泰克RSA503A的详细资料

RSA503A实时频谱分析仪,美国泰克RSA503A：

型号	频率范围	POI	实时带宽	SFDR（典型）
RSA503A	9 kHz-3.0 GHz	100 μs	40 MHz	70 dBc

使用且准确的 RSA503A USB 频谱分析仪查找出现问题的发射器并解决网络问题，具有适合常见外出现场任务的功能。
RSA503A实时频谱分析仪,美国泰克RSA503A：

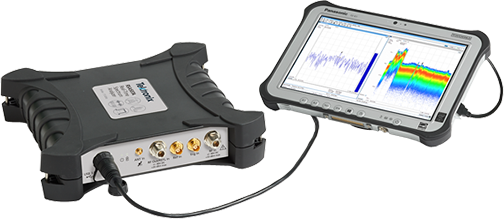

RSA500A系列USB频谱分析仪在坚固耐用、电池供电的仪器中提供了高性能便携式频谱分析功能。

功能和特点

• 9 kHz ~ 3.0/7.5 GHz频率范围满足各种分析需求
• 40 MHz采集带宽支持实时分析，捕获瞬态信号，进行矢量分析
• 标准 GPS/GLONASS/北斗接收机，用于绘制地图
• 选配跟踪发生器，执行增益/损耗、天线和电缆测量
• 可以使用流式捕获功能，记录和播放长期事件
• Mil-Std 28800 Class 2 环境、撞击和振动规范，适用于严酷的条件
• 内置电池，延长现场操作时间
• SignalVu-PC软件提供了实时信号处理及DPX频谱/三维频谱图，zui大限度地缩短搜寻瞬态信号和干扰所需的时间
• 以侦听概率捕获持续时间短100 μs的信号，确保一次、每一次都能看到问题
• 标配应用编程接口，用来开发自定义程序
• 附件包括平板电脑、校准套件、适配器和稳定相位电缆，为搜寻干扰和维护发射机提供了完整的现场解决方案

应用

• 频谱管理
• 搜寻干扰
• 无线网络维护、安装和维修

RSA503A实时频谱分析仪,美国泰克RSA503A：
RSA500系列节省了您的时间，助您马到成功

RSA500系列提供了实时频谱分析功能，解决频谱管理人员、干扰搜寻人员和网络维护人员面临的问题，他们需要追踪查找困难的干扰源，维护RF网络，保留工作记录。系统核心是基于USB的RF 频谱分析仪，它捕获40 MHz带宽，在严酷的环境中实现优异的保真度。由于70 dB动态范围及高达7.5 GHz的频率范围，您可以满怀信心地在测量结果中考察关心的所有信号。USB形式可以您的手中不再负重，而代以轻便的Windows平板电脑或笔记本电脑。您手里拿着的是轻便的PC，而不是很重的频谱分析仪，您可以行动起来更快，电池续航时间更长，完成工作更迅速。

选配跟踪发生器可以测量增益/损耗，迅速测试滤波器、双工器和其他网元，您可以按需增加电缆和天线的VSWR、回波损耗、故障测距、电缆损耗等测量。

SignalVu-PC软件提供了丰富的分析功能在现场

RSA500系列运行SignalVu-PC，这一强大的程序是泰克传统频谱分析仪的基础，提供了电池供电的高性能解决方案中以前没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行，进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择SignalVu-PC 编程接口，也可以使用标配的应用编程接口(API)，其提供了一套丰富的命令和测量功能。的SignalVu-PC 程序的基本功能远远不只是基本功能。下面显示的基本版本测量。
RSA503A实时频谱分析仪,美国泰克RSA503A：

RSA500A与SignalVu-PC相结合，提供了现场测量功能

由于40 MHz实时带宽，独特的DPX频谱/三维频谱图显示了干扰信号或未知信号的每个发生时点，支持短100 μs的持续时间。下图显示了WLAN 传输( 绿色和橙色)，在屏幕中重复出现的窄信号是一只蓝牙接入探头。三维频谱图( 屏幕上方部分) 在时间上把这些信号清楚地分开，显示任何信号碰撞。

RSA503A实时频谱分析仪,美国泰克RSA503A：

通过无人值守的模板监测功能，可以简便地查找意想不到的信号。可以在DPX频谱画面上创建一个模板，在每次违规时采取相应操作，包括停止采集、保存图片、保存采集或发送听得到的告警声。在下图中，模板中红色的地方发生了模板违规，保存了得到的屏幕图片。模板测试可以用于无人值守监测，在播放记录的信号时，可以在相同信号上测试不同的违规。

标配SignalVu-PC软件可以迅速简便地完成寻向和信号强度测量。在下图中，通过使用选配的Alaris智能天线，罗盘持续监测天线方向，同时信号强度监测仪执行测量，用声音表明信号强度。在与SignalVu-PC的MAP 选项结合使用时，信号强度和方位角自动放在选择的地图上。

跟踪发生器(RSA500 的选项04) 通过SignalVu-PC控制。在这里，您可以输入开始频率-停止频率，设置频宽中的步进数量，调节基准电平，使用校准功能归一化跟踪发生器。下面显示了800 MHz ~ 3 GHz的带通滤波器。

SignalVu-PC特定应用许可

SignalVu-PC提供了大量面向应用的选项，包括：

• 通用调制分析(27 种调制类型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
• 低能耗、基本速率和增强数据速率的蓝牙分析
• 对一期和第二期信号进行P25 分析
• 对802.11a/b/g/j/p、802.11n、802.11ac 进行WLAN 分析
• LTE™ FDD和TDD基站(eNB)小区号和RF测量
• 绘制地图
• 脉冲分析
• AM/FM/PM/ 直接音频测量，包括SINAD、THD
• 播放记录的文件，包括在所有域中进行分析
• 信号分类和勘测

详情和订货信息请参阅单独的SignalVu-PC产品技术资料。下面显示了选定的应用。

APCO 25

SignalVu-PC应用SV26在APCO P25信号上迅速执行基于标准的发射机健康校验。下图显示了使用三维频谱图监测第二期HCPM信号中的异常事件，同时根据TIA-102标准规范执行发射机功率、调制和频率测量。

LTE

应用SV28可以实现下面的LTE基站发射机测量：

• 小区号
• 通道功率
• 占用带宽
• 邻道泄漏比(ACLR)
• 频谱辐射模板(SEM)
• TDD的发射机关闭功率

这些测量满足3GPP TS第12.5版中的定义，支持所有基站分类，包括微微小区和家庭基站。报告测试通过/失败信息，支持所有通道带宽。

小区号预置在星座图中显示一级同步信号 (PSS)和二级同步信号(SSS)。它还提供频率误差。

下图显示了频谱监测，其中三维频谱图画面与小区号/星座图、频谱辐射模板ACLR测量结合使用。

RSA503A实时频谱分析仪,美国泰克RSA503A：
播放

应用SV56播放记录的信号可以把观察等待频谱违规的时间从几小时缩短到几分钟，您可以在桌面上复核记录的数据。

记录长度只受存储介质容量限制，记录是SignalVu-PC中标配的基本功能。SignalVu-PC应用SV56播放可以分析所有SignalVu-PC 测量数据，包括DPX三维频谱图。在播放过程中保持zui小信号持续时间指标。可以执行AM/FM 音频解调。提供了可变频宽、解析带宽、分析长度和带宽。可以在记录的信号上执行频率模板测试，支持zui高40 MHz频宽，模板违规操作包括蜂鸣、停止操作、保存轨迹、保存图像、保存数据。可以选择并循环播放的各个部分，重复考察关心的信号。播放可以是无隙的，也可以插入时隙，缩短复核时间。

记录的时钟时间在三维频谱图标记中显示，与真实事件相关。在下图中，正在重播FM频段，使用一个模板检测频谱违规，同时侦听92.3 MHz中心频率的FM信号。

绘制地图

SignalVu-PC MAP应用实现了干扰搜寻和位置分析功能。方位角功能可以在绘制的测量地图上画线或画箭头，指明进行测量时天线指向的方向，确定干扰位置。

信号勘测/分类

信号分类应用(SV54)支持系统指引，协助用户对信号分类。它提供了多个图形工具，可以迅速创建关心的频谱区域，可以地对信号分类。频谱曲线模板叠加在轨迹上方时提供了信号形状指引，同时显示了频率、带宽、通道编号和位置，可以迅速进行校验。可以迅速简便地对WLAN、GSM、W-CDMA、CDMA、蓝牙标准和增强数据速率、LTE FDD和TDD及ATSC信号分类。可以从H500/RSA2500 信号数据库中导入数据库，简便地迁移到新的软件库。

下面是典型的信号勘测。这一勘测是电视广播频段的一部分，7个区域被声明为允许（Permitted）、未知（Unknown）或未授权（Unauthorized），每个区域分别用色条指明。在细节图中，我们选择了单个区域。由于我们已经声称这是ATSC视频信号，因此ATSC信号的频谱模板叠加显示在区域中。信号与频谱模板匹配度非常近，包括信号下方的残留载波、ATSC广播的特点。

USB频谱分析仪使用的仪器控制器

在现场操作中，完整的解决方案需要一台Windows平板电脑或笔记本电脑，用来运行仪器、保留记录及进行通信。泰克作为RSA306B选项及单机版提供Panasonic FZ-G1平板电脑。

在从泰克购买时，FZ-G1预装了SignalVu-PC软件，包括自定义编程显示设置和前面板按钮，优化了SignalVu-PC体验。此外，泰克已经测试FZ-G1，确保这一配置满足所有USB频谱分析仪规定的实时性能。泰克还提供了各种附件，包括蓄电池、运送箱和车载电源适配器。

主要指标，仪器控制器

• Windows 7操作系统 (Win8 Pro COA)
• Intel® Core i5-5300U 2.30GHz 处理器 (在为 i5-4310U 2.00GHz)
• 8GB RAM
• 256 GB固态硬盘
• 10.1" (25.6 cm) 日光下可读屏幕
• 10点多触点+模数转换器屏幕加标配输入笔界面
• USB 3.0 + HDMI端口, 第二个USB端口
• Wi-Fi, Bluetooth®和4G LTE多载波移动宽带，支持卫星GPS
• 经过MIL-STD-810G认证(4' 跌落, 撞击, 振动, 雨水, 尘土, 沙粒, 高度, 冷冻/解冻, 高温/低温, 温度骤变, 湿度, 易爆气体)
• 经过IP65认证的密封全天候设计
• 集成麦克风
• 集成扬声器
• 屏幕上和按钮式音量和静音控制•
• 集成备用电池，支持热插拔蓄电池
• 3年保修，带有商业级支持(由松下在本地区提供)

智能天线，用于搜寻干扰

泰克提供Alaris DFA-0047 1 智能天线，其内置USB罗盘，支持寻向和干扰搜寻应用。在Tek.com网站上搜索Alaris，Alaris产品技术资料中提供了天线的详细信息。下面汇总了其功能和技术数据。

• 频率范围：20 MHz – 8.5 GHz
  • 9 kHz-20 MHz扩展 (0.3m环路天线)，订购DF-A0047-01 1
• 触发控制，支持单手操作及下述功能：
  • 预放开/关
  • 波段开关
  • 使用SignalVu-PC及MAP选项按下测量
• 标准扶手延伸装置，在长时间搜寻干扰操作中非常舒适
• 提供了运送箱

Alaris寻向智能天线。

1 Alaris天线和Panasonic平板电脑在限定区域提供。详情请参阅订货信息。

校准套件、稳定相位电缆、适配器、天线及其他附件

泰克提供各种附件，简化您购买完整解决方案的工作实现现场测试 。详情请参阅订货信息部分。

RSA503A实时频谱分析仪,美国泰克RSA503A：
技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规范适用于所有型号。

频率 频率范围RSA503A9 kHz 到 3 GHzRSA507A9 kHz 到 7.5 GHz频率标记读数精度

±(RE × MF + 0.001 × 频宽) Hz

RE:基准频率误差

MF:标记频率 [Hz]

基准频率精度校准时的初始精度(预热30分钟后)

± 1 x 10 -6

一年老化, 典型值±1 x 10-6 (1年)累积误差(初始精度 + 温度 + 老化), 典型值3 x 10-6 (1年)温度漂移±0.9 x 10-6 (-10 to 60 °C)外部参考输入BNC 连接器, 50 Ω 标称值外部参考输入频率

1 ~ 20 MHz每1 MHz，外加:1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz和19.6608 MHz.

输入信号上的杂散电平在100 kHz偏置范围内必须低于-80 dBc，以避免屏幕上的杂散信号。

外部基准输入范围± 5 ppm外部基准输入电平-10 - +10 dBm RF 输入 RF 输入RF 输入阻抗50 ΩRF VSWR (RF Attn = 20 dB), 典型值

< 1.2 (10 MHz ~ 3 GHz)

< 1.5 (>3 GHz ~ 7.5 GHz)

RF VSWR 预放开, RSA503A和RSA507A, 典型值

< 1.5 (10 MHz ~ 6 GHz, RF ATT=10 dB, 预放开)

< 1.7 (> 6 GHz ~ 7.5 GHz, RF ATT=10 dB, 预放开)

zui大RF 输入电平zui大DC电压±40 V (RF 输入)zui大安全输入功率

+33 dBm (RF 输入, 10 MHz ~ 7.5 GHz, RF衰减≥ 20 dB)

+13 dBm (RF 输入, 9 kHz ~ 10 MHz)

+20 dBm (RF 输入, RF衰减 < 20 dB)

zui大安全输入功率 (预放开)

+33 dBm (RF 输入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)

+13 dBm (RF 输入, 9 kHz ~ 10 MHz)

+20 dBm (RF 输入, RF衰减 < 20 dB)

zui大可测量输入功率

+30 dBm (RF 输入, ≥10 MHz ~ Fmax, RF ATT Auto)

+20 dBm (RF 输入, <10 MHz, RF ATT Auto)

输入RF衰减器0 dB ~ 51 dB (1 dB步进) 幅度和RF 幅度和RF 平坦度参考电平设置范围-170 dBm ~ +40 dBm, 0.1 dB步长, (标准RF 输入)频率响应，18 ℃ ~ 28 ℃（在 10 dB RF 衰减器设置下） 所有中心频率时的幅度精度 - 预放开（18 ℃ ~ 28 ℃，10 dB RF 衰减器） 预放增益

27 dB，2 GHz

21 dB @ 6 GHz (RSA507A)

通道响应(幅度和相位偏差), 典型值

对于这些规格，请使用适用于zui大 CW 幅度检验精度的平顶窗口，其中，RF 衰减器设置在 10 dB。

1频宽范围不能超过仪器频率下限

触发 触发/同步输入, 典型值

电压范围:TTL, 0.0 V ~ 5.0 V

触发电平(Schmitt触发):

正向阈值电压:zui小1.6 V, zui大2.1 V

负向阈值电压:zui小1.0 V, zui大1.35 V

阻抗:10 k欧姆, 使用肖特基钳0 V, +3.4 V

外部触发定时不确定度

>20 MHz ~ 40 MHz采集带宽:±250 ns

不确定度会随着采集带宽下降而提高。

功率触发功率触发, 典型值

量程：距基准电平0 dB ~ -50 dB, 触发电平高于噪底> 30 dB。

类型:上升沿或下降沿

触发重新准备时间:≤ 100 μs

功率触发位置定时不确定度

>20 MHz ~ 40 MHz采集带宽:±250 ns

不确定度随着采集带宽下降而提高。

功率触发电平精度

±1.5 dB, CW信号, 调谐中心频率, 触发电平高于噪底> 30 dB。

这个指标外加SA模式的整体幅度精度不确定度。

RSA503A实时频谱分析仪,美国泰克RSA503A：
噪声和失真
注： 除另行指明外，所有噪声和失真测量都在预放关闭的情况下进行。三阶互调制侦听 (TOI)+12 dBm @ 2.130 GHz三阶互调制侦听 (TOI),预放关, 典型值

+10 dBm (9 kHz ~ 25 MHz)

+15 dBm（25 MHz ~ 3 GHz）

+15 dBm (3 GHz ~ 4 GHz, RSA507A )

+10 dBm（4 GHz ~ 7.5 GHz，RSA507A）

预放开, 典型值

-20 dBm (9 kHz ~ 25 MHz)

-15 dBm (25 MHz ~ 3 GHz)

-15 dBm (3 GHz ~ 4 GHz, RSA507A )

-20 dBm（4 GHz ~ 7.5 GHz，RSA507A）

三阶互调制失真

-74 dBc @ 2.130 GHz

RF 输入上每个信号电平-25 dBm。2 MHz音调隔离。衰减器 = 0, 基准电平 = -20 dBm.

三阶互调制失真预放关, 典型值

< -70 dBc (10 kHz ~ 25 MHz)

< -80 dBc (25 MHz ~ 3 GHz)

< -80 dBc (3 GHz ~ 4 GHz)

< -70 dBc (4 GHz ~ 6 GHz, RSA507A)

< -70 dBc (6 GHz ~ 7.5 GHz, RSA507A)

RF输入上每个信号电平-25 dBm。2 MHz 音调隔离。衰减器 = 0, 基准电平 = -20 dBm.

预放开, 典型值

< -70 dBc (9 kHz ~ 25 MHz)

< -80 dBc (25 MHz ~ 3 GHz)

< -80 dBc (3 GHz ~ 4 GHz)

< -70 dBc (4 GHz ~ 6 GHz, RSA507A)

< -70 dBc (6 GHz ~ 7.5 GHz, RSA507A)

RF输入上每个信号电平-55 dBm。2 MHz 音调隔离。衰减器 = 0, 基准电平 = -50 dBm。

二阶谐波失真, 典型值二阶谐波失真

< -75 dBc (40 MHz ~ 1.5 GHz)

< -75 dBc (1.5 GHz ~ 3.75 GHz, RSA507A)

二阶谐波失真, 预放开

< - 60 dBc , 40 MHz ~ 13.5 GHz, 输入频率

二阶谐波失真侦听 (SHI)

+35 dBm, 40 MHz ~ 1.5 GHz, 输入频率

+35 dBm, 1.5 GHz ~ 3.75 GHz, 输入频率

二阶谐波失真侦听 (SHI), 预放开

+15 dBm, 40 MHz ~ 3.75 GHz, 输入频率

显示平均噪声电平 (DANL)

(归一化到1 Hz RBW, 使用对数平均检测器)

相噪 相噪 杂散响应 残余杂散响应 (基准= 30 dBm, RBW = 1 kHz)

<-75 dBm (500 kHz ~ 60 MHz), 典型值

< -85 dBm (>60 MHz ~ 80 MHz), 典型值

<-100 dBm (>80 MHz ~ 7.5 GHz)

无杂散响应及信号(镜频抑制)

< -65 dBc (10 kHz ~ < 3 GHz, Ref= -30 dBm, Atten = 10 dB, RF 输入电平= -30 dBm, RBW = 10 Hz)

< -65 dBc (3 GHz ~ 7.5 GHz, Ref= -30dBm, Atten = 10 dB, RF 输入电平= -30 dBm, RBW = 10 Hz)

杂散响应及CF处的信号偏置≥ 1 MHz 信号在CF时的杂散响应150 kHz ≤偏置<1 MHz, 频宽=1 MHz

1电源边带, 620-660 kHz:-67 dBc, 典型值

杂散响应，CF之外的信号，典型值 杂散响应，半IF处信号 1RSA503A, RSA507A

< -60 dBc, (CF:30 MHz ~ 3 GHz, Ref = -30 dBm, Atten = 10 dB, RBW = 10 Hz, Span = 10 kHz)

信号频率 = 2310 MHz, RF 输入电平= -30 dBm

RSA507A

<-60 dBc, (CF 3 G Hz ~ 7.5 GHz, Ref= -30 dBm, Atten = 10 dB, RBW=10 Hz, Span=10 kHz)

RF 输入电平= -30 dBm

1这是IF频率一半处的输入信号。

本振馈通到输入连接器, 典型值

< -70 dBm, 预放关。

< -90 dBm, 预放开。

衰减器 = 10 dB。

采集 IF 带宽40 MHz.A/D 转换器14位, 112 Ms/s。Real-Time IF Acquisition Data112 Ms/s, 16位整数样点。 GPS位置 格式GPS/GLONASS/北斗GPS 天线功率3 V, zui大100 mA一次修复时间, zui大值锁定时间范围为 2 秒（热启动）至 40 秒(冷启动)。-130 dBm 输入信号功率。水平位置精度

GPS:2.6 m

Glonass:2.6 m

北斗:10.2 m

GPS + Glonass:2.6 m

GPS + 北斗:2.6 m

测试条件:24小时静态, -130 dBm, 全部功率

跟踪发生器 (选项04) 跟踪发生器 (选项04)频率范围

10 MHz ~ 3 GHz (RSA503)

10 MHz ~ 7.5 GHz (RSA507)

扫描速度

6700 MHz/s, 101点, 50 kHz RBW (每个点11 mS)

使用Panasonic Toughpad FZ-G1测量, Intel® Core™ i5-5300U 2.3 GHz处理器, 8 GB RAM, 256 GB SSD, Windows®7 Pro。

频率分辨率100 HzTG输出连接器N型VSWR< 1.8:1, 10 MHz ~ 7.5 GHz, -20 dBm输出电平zui大输出功率-3 dBm输出功率电平设置范围40 dB输出功率电平步长1 dB输出功率电平步长精度±0.5 dB输出电平精度± 1.5 dB, 10 MHz ~ 7.5 GHz, -20 dBm输出电平谐波<-22 dBc非谐波杂散信号

< -30 dBc; 距TG输出频率< 2 GHz时的杂散信号

< -25 dBc; 距TG输出频率≥ 2 GHz时的杂散信号

无损坏的逆功率40 Vdc, +20 dBm RF传输增益测量误差

+20 ~ -40 dB的增益:±1 dB

传输增益测量动态范围

70 dB

SignalVu-PC标配测量和性能 标配测量 SignalVu-PC/RSA507A主要特点zui大频宽40 MHz实时

9 kHz - 3 GHz扫描(RSA503A)

9 kHz - 7.5 GHz扫描(RSA507A)

zui大采集时间1.0 szui小IQ 分辨率17.9 ns ( 采集带宽= 40 MHz)调谐表

为下列标准提供了调谐表，其中用基于标准的通道方式表示频率选择。

蜂窝标准家族：AMPS, NADC, NMT-450, PDC, GSM, CDMA, CDMA-2000, 1xEV-DO WCDMA, TD-SCDMA, LTE, WiMax

无需牌照的短距离标准：802.11a/b/j/g/p/n/ac, 蓝牙

无绳:DECT, PHS

广播：AM, FM, ATSC, DVBT/H, NTSC

移动无线电, 寻呼机, 其他:GMRS/FRS, iDEN, FLEX, P25, PWT, SMR, WiMax

DPX频谱显示频谱处理速率（RBW = Auto，轨迹长度 801）

≤10,000/s

DPX 位图分辨率201x801标记信息幅度, 频率, 信号密度检测概率短信号持续时间100 μs

频宽:40 MHz, RBW = Auto, Max-hold开

由于Microsoft Windows操作系统下运行的程序的执行时间不确定，在主机PC被其他处理任务严重占用时，可能满足不了这个指标

跨度范围（连续处理）1 kHz 到 40 MHz跨度范围（扫描）直到仪器的zui大频率范围每步驻留时间50 ms - 100 s轨迹处理颜色等级位图, +Peak, -Peak, 平均值轨迹长度801, 2401, 4001, 10401 RBW范围1 kHz 到 10 MHzDPX三维频谱图显示轨迹检测+ 峰值, - 峰值, 平均值(VRMS)轨迹长度, 内存深度801 (60,000条轨迹)

2401 (20,000条轨迹)

4001 (12,000条轨迹)

每条线的时间分辨率50 ms ~ 6400 s, 用户可以选择频谱显示测量曲线3 条轨迹 + 1 条数学轨迹 + 1 条来自频谱图、用于频谱显示的轨迹曲线函数正常, 平均(VRMS), zui大保持, zui小保持, 对数平均检波器平均(VRMS), 平均, CISPR 峰值, + 峰值, - 峰值, 采样频谱曲线长度801, 2401, 4001, 8001,10401, 16001, 32001和64001 点RBW 范围10 Hz 到 10 MHz模拟调制分析( 标配)AM 解调精度, 典型值±2%

0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率, 10% ~ 60%调制深度

0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

FM 解调精度, 典型值

跨度的 ±1%

0 dBm中心输入, 载波频率1 GHz, 400 Hz/1 kHz 输入/调制频率

0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

PM 解调精度, 典型值

±3%的测量带宽

0 dBm中心输入, 载波频率 1 GHz, 1 kHz/5 kHz 输入/调制频率

0 dBm输入功率电平, 基准电平= 10 dBm, Atten=Auto

频谱扫描速率相对于解析带宽全频宽扫描速度

5500 MHz/s (RBW = 1 MHz)

5300 MHz/s (RBW = 100 kHz)

3700 MHz/s (RBW = 10 kHz)

950 MHz/s (RBW = 1 kHz)

使用Panasonic Toughpad FZ-G1测得, Intel® Core™ i5-5300U 2.3 GHz处理器, 8 GB RAM, 256 GB SSD, Windows®7 Pro。

频谱画面只显示屏幕上的测量项目。

SignalVu-PC应用性能摘要 AM/FM/PM和直接音频测量(SVAxx-SVPC)载波频率范围（用于调制和音频测量）（1/2 × 音频分析带宽）至zui大输入频率zui大音频频宽10 MHzFM 调制( 调制指数>0.1)载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声AM 测量载波功率, 音频频率, 调制深度(+Peak, -Peak, Peak-Peak/2, RMS), SINAD, 调制失真, 信噪比, 总谐波失真, 总非谐波失真, 嗡声和噪声PM 测量载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声音频滤波器

低通, kHz:0.3、3、15、30、80、300 及用户输入，zui高 0.9 × 音频带宽

高通, Hz:20、50、300、400 及用户输入，zui高 0.9 × 音频带宽

标准:CCITT、C-Message

去加重(μs):25、50、75、750 及用户输入

文件:用户提供的由幅度/频率对组成的 .TXT 或 .CSV 文件。多1000 对

APCO P25 测量 (SV26xx-SVPC)测量RF输出功率, 工作频率精度, 调制辐射频谱, 不想要的杂散辐射, 邻道功率比, 频率偏差, 调制保真度, 频率误差, 眼图, 符号表, 符号速率精度, 发射机功率和编码器攻击时间, 发射机吞吐量延迟, 频率偏差随时间变化, 功率随时间变化, 瞬态频率特点, HCPM发射机逻辑通道峰值邻道比, HCPM发射机逻辑通道时隙外功率, HCPM发射机逻辑通道功率包络, HCPM发射机逻辑通道时间对准, 交叉相关标记调制保真度, 典型值

C4FM ≤ 1.0%

HCPM ≤ 0.5%

HDQPSK ≤ 0.25%

输入信号电平是为调制保真度优化的。

蓝牙测量 (SV27xx-SVPC)调制格式

基本速率, 蓝牙低能耗, 增强数据速率 – 修订版4.1.1

包类型:DH1, DH3, DH5 (BR), 基准(LE)

测量峰值功率, 平均功率, 邻道功率或带内辐射模板, -20 dB带宽, 频率误差, 调制特点, 包括ΔF1avg (11110000), ΔF2avg (10101010), ΔF2 > 115 kHz, ΔF2/ΔF1比, 频率偏差随时间变化及包级和字节级测量信息, 载频 f0, 频率偏置(前置码和净荷), zui大频率偏置, 频率漂移f1-f0, zui大漂移速率fn-f0和fn-fn-5,中心频率偏置表和频率漂移表, 带色码的符号表, 包头解码信息, 眼图, 星座图输出功率、同频带信号传输辐射和ACP电平不确定性：请参阅仪器的幅度和平坦度规格

测量范围：信号电平> –70 dBm

调制特征

偏差范围:±280 kHz

偏差不确定度 (在0 dBm时)

<2 kHz 1 + 仪器频率不确定度 (基本速率)

<3 kHz 1 + 仪器 频率不确定度 (低能耗)

测量范围：标称通道频率±100 kHz

初始载波频率容限 (ICFT)

测量不确定性（0 dBm 时）：<1 kHz + 仪器频率不确定度

测量范围：标称通道频率±100 kHz

载波频率漂移

测量不确定性：<1 kHz + 仪器频率不确定度

测量范围：标称通道频率±100 kHz

1 在0 dBm的标称功率电平处

通用数字调制分析 (SVMxx-SVPC)调制格式BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 256QAM, PI/2DBPSK, DQPSK, PI/4DQPSK, D8PSK, D16PSK, SBPSK, OQPSK, SOQPSK, MSK, GFSK, CPM, 2FSK, 4FSK, 8FSK, 16FSK, C4FM分析周期多 81，000 个符号测量滤波器升余弦根, 升余弦, 高斯, 矩形, IS-95 TX_MEA, IS-95 基本TXEQ_MEA, 无基准滤波器高斯, 升余弦, 矩形, IS-95 REF, 无滤波器滚降因数α：0.001 ~ 1, 0.001步长测量星座图, 解调I&Q随时间变化, 误差矢量幅度(EVM)随时间变化, 眼图, 频率偏差随时间变化, 幅度误差随时间变化, 相位误差随时间变化, 信号质量, 符号表, 格子图符号速率范围1 k符号/秒到40 M符号/秒

被调制信号必须全部包含在采集带宽内部

自适应均衡器线性均衡器、判定指导均衡器和前馈(FIR)均衡器, 包括系数适配和可调节收敛速率。支持调制类型BPSK, QPSK, OQPSK, π/2-DBPSK, π/4-DQPSK, 8-PSK, 8-DSPK, 16-DPSK, 16/32/64/128/256-QAMQPSK残余EVM (中心频率= 2 GHz), 典型值

0.6 % (100 kHz符号速率)

0.8 % (1 MHz符号速率)

0.8 % (10 MHz符号速率)

0.8 % (30 MHz符号速率)

400个符号测量长度, 平均20次, 归一化基准=zui大符号幅度

256 QAM残余EVM (中心频率= 2 GHz), 典型值

0.6 % (10 MHz符号速率)

0.7 % (30 MHz符号速率)

400个符号测量长度, 平均20次, 归一化基准=zui大符号幅度

LTE下连RF测量 (SV28xx-SVPC)支持的标准

3GPP TS 36.141 第 12.5 版

支持的帧格式

FDD和TDD

支持的测量和显示邻道泄漏比 (ACLR)，频谱辐射模板 (SEM)，信道功率，占用带宽，显示 TDD 信号发射机关机功率的功率随时间变化，一级同步信号的 LTE 星座图，二级同步信号带小区号、群号、段号和频率误差。ACLR及E-UTRA频段(典型值, 支持噪声校正)

一邻道60 dB (RSA507A)

第二邻道62 dB (RSA507A)

地图绘制 (MAPxx-SVPC)支持的地图类型Pitney Bowes MapInfo (*.mif), 位图 (*.bmp), Open Street Maps (.osm)保存的测量结果测量数据文件（导出的结果）测量使用的地图文件Google Earth KMZ文件可以调用的结果文件（轨迹和设置文件）兼容 MapInfo 的 MIF/MID 文件脉冲测量 (SVPxx-SVPC)测量 (标称值)平均开点功率, 峰值功率, 平均发送功率, 脉宽, 上升时间, 下降时间, 重复间隔(秒), 重复间隔(Hz), 占空比(%), 占空比(比率), 纹波, 衰落, 脉冲到脉冲频率差, 脉冲到脉冲相位差, RMS频率误差, zui大频率误差, RMS相位误差, zui大相位误差, 频率偏差, 相位偏差, 时间标记, 增量频率, 脉冲响应, 过冲zui小检测脉宽150 ns平均开点功率, 18 °C ~ 28 °C, 典型值

±0.3 dB + 幅度精度

对300 ns或更宽的脉冲, 占空比为.5 ~ .001, 信噪比≥ 30 dB

占空比, 典型值±0.2%的读数

适用于脉冲宽度450 ns, 占空比.5 ~ .001, 信噪比≥ 30 dB

平均发送功率, 典型值

±0.5 dB + 幅度精度

对300 ns或更宽的脉冲, 占空比为.5 ~ .001, 信噪比≥ 30 dB

峰值脉冲功率, 典型值

±1.2 dB + 幅度精度

对300 ns或更宽的脉冲, 占空比为.5 ~ .001, 信噪比≥ 30 dB

脉宽, 典型值

读数的 ±0.25%

对450 ns或更宽的脉冲, 占空比为.5 ~ .001, 信噪比≥ 30 dB

WLAN测量, 802.11a/b/g/j/p (SV23xx-SVPC)测量WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系残余EVM -
802.11a/g/j /p (OFDM), 64-QAM, 典型值

2.4 GHz, 20 MHz带宽:-39 dB

5.8 GHz, 20 MHz带宽:-38 dB

输入信号电平为EVM优化, 平均20个突发, ≥16个符号/突发

残余EVM - 802.11b, CCK-11, 典型值

2.4 GHz, 11 Mbps:1.3 %

输入信号电平为EVM优化, 平均1,000个码片, BT = .61

WLAN测量 802.11n (SV24xx-SVPC)测量WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系EVM性能 - 802.11n, 64-QAM, 典型值
RSA503A实时频谱分析仪,美国泰克RSA503A：

2.4 GHz, 40 MHz带宽:-38 dB

5.8 GHz, 40 MHz带宽:-38 dB

输入信号电平为EVM优化, 平均20个突发, ≥16个符号/突发

WLAN测量 802.11ac (SV25xx-SVPC)测量WLAN功率随时间变化; WLAN符号表; WLAN星座图; 频谱辐射模板; 误差矢量幅度(EVM)与符号(或时间)关系, 与副载波(或频率)关系; 幅度误差与符号(或时间)关系, 与副载波(或频率)关系; 相位误差与符号(或时间)关系, 与副载波(或频率)关系; 通道频响与符号(或时间)关系, 与副载波(或频率)关系; 频谱平坦度与符号(或时间)关系, 与副载波(或频率)关系EVM性能- 802.11ac, 256-QAM, 典型值

RSA503A实时频谱分析仪,美国泰克RSA503A：
5.8 GHz, 40 MHz带宽:-38 dB

输入信号电平是为EVM优化的, 平均20个突发, 每个≥16个符号

输入和输出端口 输入、输出和接口RF 输入N型, 孔式外部频率参考输入BNC, 孔式触发/同步输入BNC, 孔式跟踪发生器源输出N型, 孔式GPS 天线SMA, 孔式USB 设备端口USB 3.0 – A 型USB状态LED

LED, 双色红/绿

LED状态:

红灯常亮:使用USB电源或复位

绿灯常亮:已初始化, 可以使用

绿灯闪烁:把数据传送到主机

电池状态LED

LED, 绿色

LED状态:

绿灯闪烁:连接外部电源, 电池充电

关闭 – 没有连接外部电源或电池已充满电

安装要求 zui大功耗(全装上)

zui大15 W。zui大线路电流是90V线路上0.2 A。

涌入电流

2 A peakzui大值, 25 °C (77 °F)时, ≤ 5次开关机, 产品关闭至少30秒后。

散热间隙

底部，顶部

25.4 毫米(1.0 英寸)

侧面

25.4毫米( 1.0英寸)

后面：25.4 毫米（1.0 英寸）

外部DC 输入电压18 V电压范围限

工作时:+12.0 V 到 +19.95 V

电池充电时:+17.5 V 到 +19.95 V

连接器类型

2.5mm 插头

中心导体：正

外部导体：负

AC 适配器输出

18 V ± 5%, 5 A (zui大90 W)

中心导体: 正

外部导体: 副

电池标称电压14.4 V标称容量6140 mAh电池技术锂智能电池，兼容SMBus接口。电池工作时间每块电池连续工作4小时电池工作温度工作时(放电) 1 :-10 °C ~ +45 °C (14 °F ~ 113 °F) 2充电:0 ℃到45 ℃ (0.00 ℃到45.00 ℃)电池贮存时间+20 °C (68 °F) 标称值时2年充电间隔zui大贮存时间:10个月 @ +20 °C (68 °F)

RSA503A实时频谱分析仪,美国泰克RSA503A：
1-10 °C时工作可能要求先在室温下启动仪器。

2随放电电流和散热特点变化；实际限可能会下降。

物理特点 物理特点宽度299.1毫米(11.78英寸)高度67.3毫米(2.65英寸)长度271.3毫米(10.68英寸)净重2.54公斤(5.6磅)，没有电池；2.99公斤(6.6磅)，有电池 环境和安全 温度没有安装电池时

工作状态：-10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)

非工作状态：-51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)

安装电池时工作(放电) 1 :-10 °C ~ +45 °C (+14 °F ~ +113 °F) 2

充电:0 ℃到45 ℃ (0.00 ℃到+45.00 ℃)

湿度没有安装电池时

MIL-PRF-28800F Class 2

工作状态：

+10 °C ~ 30 °C (+50 °F ~ 86 °F)温度范围内5% ~ 95±5%RH (相对湿度)

+30 °C ~ 40 °C (+86 °F ~ 104 °F)时5% ~ 75±5%相对湿度

+40 °C ~ +55 °C (+86 °F ~ +131 °F)时5% ~ 45±5%相对湿度

<10 °C (+50 °F) 湿度不能控制，无冷凝

安装电池时

RSA503A实时频谱分析仪,美国泰克RSA503A：
工作状态：

+10 °C ~ 30 °C (+14 °F ~ +86 °F)温度范围内5% ~ 95% RH (相对湿度)

+30 °C ~ 50 °C (+86 °F ~ 122 °F)时5% ~ 45%相对湿度

<10 °C (+50 °F)湿度不能控制，无冷凝

海拔高度工作

zui高5000米(16,404英尺)

非工作状态

zui高15240米(50,000英尺)

在这里输入参考说明(选配)。

暴露防泼溅测试, 工作时和未工作时根据 IEC529, IP52级进行非工作防泼溅测试后，没有撞击危险防尘测试, 工作时和未工作时测试方法根据IEC529, IP52级, 测试条件13.4和13.5.盐暴露测试, 结构部件标准MIL-STD-810, 方法509.1, 程序1 动态 振动工作

泰克Class 2随机振动测试, 2.66 GRMS:5-500 Hz, 3个轴, 每个轴10分钟

未工作时

RSA503A实时频谱分析仪,美国泰克RSA503A：
MIL-PRF-28800F Class 2

0.030 g2/Hz., 10 500 Hz, 每个轴30分钟, 3个轴(总共90分钟)

冲击工作测试方法依据军事标准MIL-PRF-28800F 1-4 未工作时超过军事标准MIL-PRF-28800F的要求处理和运输台式机处理, 工作时

MIL-PRF-28800F Class 2

运输中跌落, 未工作时MIL-PRF-28800F Class 2 自由下落跌落, 未工作时81.28 cm
RSA503A实时频谱分析仪,美国泰克RSA503A：
